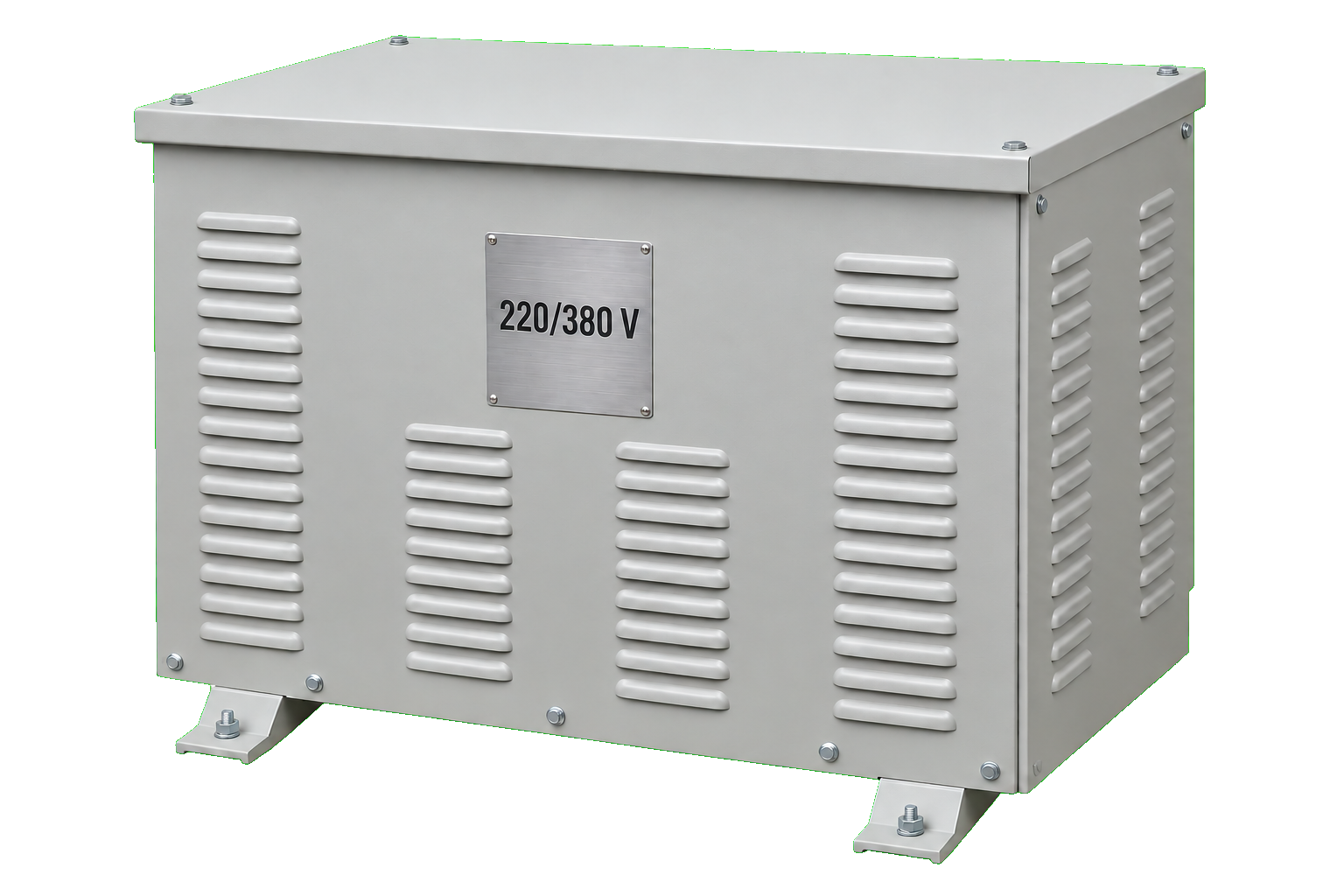

Transformador Trifasico de 380 a 220
Caracteristicas tecnicas
- POTENCIA : Desde 5 kVA hasta 500 kVA
- TENSION PRIMARIA: 380 V
- TENSION SECUNDARIA: 220 V
- FRECUENCIA: 50/60 Hz
- CONEXION: Triángulo (Δ) - Estrella (Y) o Estrella (Y) - Triángulo (Δ)
- NORMA DE FABRICACION: IEC 60076 / NTP 370.101
Materiales de Fabricacion
Los transformadores trifásicos de 380 V a 220 V fabricados por SIOCORP se diseñan con materiales de alta calidad, garantizando eficiencia, durabilidad y bajo nivel de pérdidas.
Cada componente cumple las normas IEC 60076 y estándares nacionales de seguridad eléctrica.
Nucleo de Fierro Silicoso
El núcleo está construido con láminas de acero al silicio laminado en frío, grano orientado, lo que reduce las pérdidas por histéresis y corrientes parásitas.
Mejora la eficiencia magnética del transformador.
Minimiza el calentamiento durante la operación.
Las chapas se ensamblan mediante uniones escalonadas y tratamiento anticorrosivo.
Este diseño asegura un bajo nivel de ruido y vibración durante el funcionamiento.
Arrollamientos o Bobinados
Los arrollamientos se fabrican con conductor de cobre electrolítico o aluminio de alta pureza, según el requerimiento del cliente.
Aislamiento clase F (155 °C) o H (180 °C) según la aplicación.
Bobinado realizado con técnica de impregnación al vacío para garantizar resistencia dieléctrica.
Diseño optimizado para soportar sobretensiones, esfuerzos térmicos y mecánicos durante los arranques y cortocircuitos.
El resultado es un conjunto robusto, con bajas pérdidas y alta confiabilidad operativa.
Caja Metalica
El gabinete del transformador se fabrica en plancha de acero galvanizado o acero inoxidable, según el grado de protección requerido (IP20, IP23, IP54, IP55, IP66).
Pintura electrostática en polvo poliéster horneada para máxima adherencia y resistencia a la corrosión.
Diseño con rejillas de ventilación o paneles sellados según el tipo de enfriamiento (ANAN, ONAN, SNAN).
Facilita el acceso a bornes y dispositivos de protección mediante tapas desmontables.
Estas características aseguran una vida útil prolongada incluso en ambientes industriales exigentes.
Bornera de Conexion
La bornera de conexión está conformada por terminales de cobre estañado
-
Permite una conexión segura y de baja resistencia eléctrica.
-
Diseño modular que facilita el mantenimiento y la conexión de los cables de potencia.
-
Puede incluir barra de neutro y puesta a tierra, según la configuración del sistema (380 V + N).
La disposición garantiza facilidad de instalación y máxima seguridad eléctrica durante la operación del transformador.
Factor K
El Factor K mide la capacidad del transformador para soportar armónicos producidos por cargas no lineales (variadores de frecuencia, UPS, computadoras, etc.).
Transformadores K-13 o K-20 están diseñados para ambientes industriales con alta distorsión armónica.
En transformadores estándar, el Factor K = 1.
En SIOCORP fabricamos equipos con Factor K personalizado según el nivel de distorsión de cada instalación.
Grado de Proteccion
El grado de protección IP (Ingress Protection) clasifica el nivel de protección del gabinete del transformador frente al ingreso de polvo y agua.
En SIOCORP fabricamos equipos con diferentes niveles IP, adaptados al entorno donde se instalarán:
| Grado IP | Nivel de protección | Aplicación recomendada |
|---|---|---|
| IP20 | Protege contra objetos sólidos mayores de 12 mm (como dedos). No protegido contra agua. | Instalaciones interiores o cuartos eléctricos cerrados. |
| IP23 | Protege contra la entrada de objetos sólidos y goteo de agua con un ángulo ≤ 60°. | Ambientes techados o semiexpuestos a humedad leve. |
| IP54 | Protege contra polvo limitado y salpicaduras de agua en todas direcciones. | Ambientes industriales moderados o zonas con polvo. |
| IP55 | Protección casi total contra polvo y chorros de agua a baja presión. | Uso en exteriores o zonas con polvo y lluvia ligera. |
| IP66 | Totalmente hermético al polvo y protegido contra chorros potentes de agua. | Ambientes severos, exteriores o zonas costeras. Ideal para transformadores expuestos a lluvia, polvo o corrosión. |
Clase de aislamiento y sus aplicaciones
La clase térmica del aislamiento determina la temperatura máxima de operación del transformador:
Clase A (105 °C): aplicaciones livianas o ventiladas.
Clase F (155 °C): uso industrial general.
Clase H (180 °C): alta exigencia térmica o cargas continuas.
En SIOCORP usamos materiales Clase F o H, asegurando mayor vida útil y confiabilidad en condiciones severas.
Tipos de Ventilacion
El método de enfriamiento es clave para la eficiencia y vida útil del transformador:
ANAN (AIR NATURAL - AIR NATURAL)
ventilación natural; ideal para potencias menores.
Bobinados impregnados al vacío con barniz dieléctrico clase F o H.
Ofrece buena disipación térmica y protección contra la humedad.
Es una opción más económica que la resina epóxica, manteniendo una excelente durabilidad.
Recomendado para instalaciones interiores ventiladas o ambientes industriales controlados.
SNAN (SEALED NATURAL AIR NATURAL)
No utiliza aceite, lo que elimina el riesgo de fugas o incendios.
Enfriamiento mediante aire natural, con sistemas activos de ventilación.
Alta resistencia a la humedad, polvo y agentes corrosivos.
Cero mantenimiento en comparación con transformadores en aceite.
Ideal para interiores, centros comerciales, hospitales, túneles y subestaciones urbanas.
ONAN (OIL NATURAL - AIR NATURAL)
Alta capacidad de enfriamiento.
Costo más económico.
Requiere mantenimiento preventivo periódico.
Casos de Aplicacion del Uso de 380 V + N
El sistema 380 V + N (tres fases más neutro) permite múltiples configuraciones según el tipo de carga o aplicación del transformador. Este esquema se emplea principalmente para alimentar equipos que requieren tensiones de 220 V monofásicas o sistemas de control, garantizando estabilidad y seguridad eléctrica.
Sistemas de control y maniobra
En muchas máquinas industriales, el neutro más una fase se utilizan para suministrar 220 V a los circuitos de control, bobinas de contactores, sensores y dispositivos auxiliares.
Este método permite separar el circuito de potencia del circuito de control, reduciendo riesgos eléctricos y facilitando el mantenimiento.
Cargas monofásicas
El sistema 380 V + N también permite distribuir cargas monofásicas balanceadas entre las tres fases, obteniendo 220 V entre fase y neutro.
Este tipo de conexión se usa en iluminación, tomacorrientes industriales, tableros de servicios y oficinas.
Sistemas con neutro aterrado
En algunos casos, el neutro se conecta a tierra (neutro aterrado) para mejorar la protección contra sobretensiones y estabilizar la tensión del sistema.
Esta configuración es común en instalaciones industriales, comerciales y hospitalarias, donde se requiere seguridad eléctrica y continuidad de servicio.
